Draht-und Kabel-Hitzentwicklungs-Versuchseinrichtungen

Draht-und Kabel-Hitzentwicklungs-Versuchseinrichtungen

  • Draht-und Kabel-Hitzentwicklungs-Versuchseinrichtungen
  • Draht-und Kabel-Hitzentwicklungs-Versuchseinrichtungen
Draht-und Kabel-Hitzentwicklungs-Versuchseinrichtungen
Produktdetails:
Herkunftsort: CHINA
Markenname: SKYLINE
Zertifizierung: CE
Modellnummer: SL817
Zahlung und Versand AGB:
Min Bestellmenge: 1 EINHEIT
Preis: negotiated
Verpackung Informationen: Sperrholzkiste
Lieferzeit: 25 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1 Einheitsmonat
Kontakt
Ausführliche Produkt-Beschreibung
SKYLINE: Draht-und Kabel-Hitzentwicklungs-Versuchseinrichtungen Standards: LÄRM-EN-50399:2017, EN 50399
Elektrisch: 110V WECHSELSTROM 60Hz/230V WECHSELSTROM 50Hz, 5A Umgebende Temperatur: Funktionierendes 10°C zu 35°C
Markieren:

Entflammbarkeits-Prüfeinrichtung

,

EntflammbarkeitsTestlaboratorien

LÄRM-en-50399:2017 Draht und Kabel-Hitzentwicklungs-Versuchseinrichtungen mit Edelstahl-Zweiweggeschwindigkeits-Sonde

Produkteinführung



En 50399 spezifiziert den Apparat und die Methoden des Tests für die Einschätzung der vertikalen Flammenverbreitung, der Hitzentwicklung und der Rauchproduktion der vertikal-angebrachten gebündelten Drähte oder der Kabel, elektrisch oder optisch, unter definierten Bedingungen. Details en 50399 der Apparat und die Anordnung und die Kalibrierung der, um die Hitzentwicklung und die Rauchproduktion installiert zu sein Instrumentierung während des Feuertests zu messen. Die für die Betriebserlaubnisprüfung auf Klassifikation von Kabeln verwendet zu werden Testverfahren, in Euroclasses B1ca, B2ca, Cca und DCA werden gegeben.

Technische Parameter

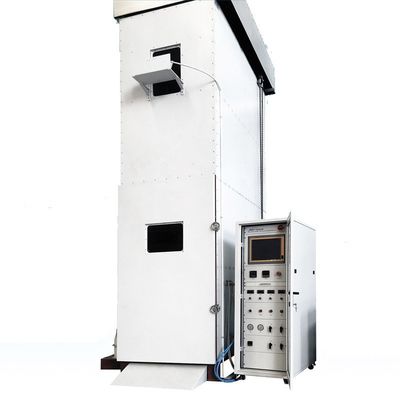

Kammer 1.Test hat das Maß von 1,000±100 (W) x 2,000±100 (D) x 4,000±100 (H) Millimeter. Die Grundfläche der Testkammer ist höher als der Boden, während die Rückseite mit Isoliermaterial ergänzt wird, um es von der Hitze zu isolieren.
2.At das Unterteil der Testkammer, gibt es 800±20 (W) X.400 ±10 (D) sortierte Loch in der 150±10mm Position vom Vorderseite der Kammer, um die Luft zu liefern.
3.There ist ein 300±30 (W) x1,000±100 (D) sortierte Abluftöffnung an der hinteren Ecke des Oberteiles der Testkammer, um Emission des Rauches während des Tests zu erlauben.
4.A Flammenrückschlagsicherung wird am Vorderseite des Brenners der vertikalen Flammenverbreitungsprüfvorrichtung installiert, um Rückschlag zu verhindern durch Propan, um die äußerste Sicherheit sicherzustellen.
5.Unlike die herkömmliche Ausrüstung IEC60332-3, die vertikale Flammenverbreitungsprüfvorrichtung notiert alle Steuer- und Testbedingungen mit dem Computer, um Nutzerfreundlichkeit zu addieren.
6.If stoppen den übermäßigen Verbrennungstest wegen des Wasser-Spraygerätes, das für installiert ist auszulöschen.
Programm 7.The über die Anforderung an Standard und 70,000Btu/h kann Programm sein.
Leitermaße des Edelstahls 8.Wide: 500 (W) ×3, 500 (H) Millimeter.
Leitermaße des Edelstahls 9.Standard: 800 (W) ×3, 500 (H).
10.Two stellt von den Standardpropanbrenner- und -venturimischungen ein.
11.Follow, welches die Standardkategorie für programmieren kann, einen Test vorzuwählen.
System 12.Exhaust besteht Rauchsammlungshaube, Abluftauslaß, Belüftungssystem, zentrifugalem Ventilator und aus Frequenzumsetzer.
Abschnitt des Rohres 13.The bringt alle Gasprobenahmesonden, Temperatur und Massenstromsonden unter und hat Häfen für das Messverfahren des Rauches.
Analysator des Sauerstoffes 14.Paramagnetic, unter Verwendung der Methode der paramagnetischen Änderung, zum der Konzentration des Sauerstoffes im Gas zu messen. Konzentrationsbereich von 0-25%.
Analysator des Dioxid-15.Carbon (Infrarot) für Gebrauch im Hitzentwicklungsmaß. Konzentrationsbereich von 0-10%.
16.Soot Filter, kalte Falle, Spalten-, Pumpen- und Abfallregler für die Konditionierung der Beispielgase vor Analyse trocknend.
System 17.Dataacquisition und Software.

Eigenschaften und Anwendung

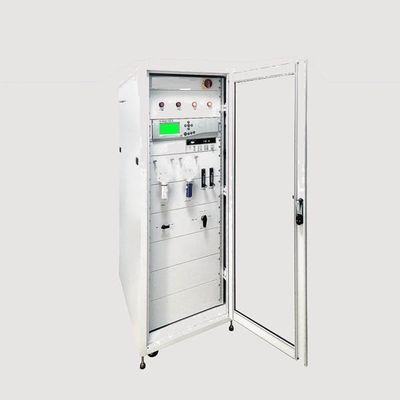

1. Kabinetteinheit des Standards 19, einschließlich paramagnetisches O2, nicht-Dispersionsinfrarot-CO2-Gasanalysator;
2. Das eingestellte Datenerfassungsbrett 1 Taiwans Advantech, kann Temperatur, Gasdruckdifferenz und Gasanalysatordaten, etc. sammeln;
3. Edelstahlzweiweggeschwindigkeitssonde, mit einem Satz Winddruck-Entdeckungsgeräten wie Mikromesskreuz;
4. Das K-artige Thermoelement 3 Vereinigter Staaten OMEGA, die Abgastemperatur 1 ermittelnd eingestellt;
5. Ausgerüstet mit einem Satz des Gassammlungs-Sondengerätes, angeschlossen durch PTFE-Rohr, kann Schadgas sammeln;
6. Die Feuchtigkeit entziehende kalte Falle, ununterbrochener Fluss des Gases und Spannungsregler, 1 Satz des amerikanischen GEWORFENEN Gassammlungs-Pumpengerätes, ausgerüstet mit Edelstahlrohr- und PTFE-Schlauchverbindung;
der Rauchdichte der Glühlampe 7.An Messverfahren, das eine Glühlampequelle und ein empfangendes Gerät der Silikonfotodiode enthält;
8. Ausgerüstet mit 5 neutralen Filtern, Strecke der optischen Dichte 0.1-2;
9. 4 importierte Massenstromprüfergeräte, ausgerüstet mit Druckminderventilen, Magnetventilen, etc.;
10. Standardtest-Software, einschließlich Kalibrierverfahren und kann für brennenden Test der Monomere benutzt werden;
11. Ausgerüstet mit 1 Satz Computer- und Druckergeräten;
12. Testgerät wie Auspuffrohr und zentrifugaler Ventilator;
13. Zwei Propanmassenstromprüfer;
14. Zwei Luftmassedurchflussregler;
15. Kalibrierung der Flamme 22.5KW und 30KW kann durch einen Massenstromprüfer durchgeführt werden, der nach einem einzelnen Brenner handelt;
16. Rollen Sie brennende Versuchseinrichtungen des Drahtes und des Kabels zusammen.

Anwendung: Das Testsystem ist ein Mittelskalafeuertest, der zusammengerolltes Kabel oder Lichtwellenleiter simuliert. Das Prüfkabel ist auf eine vertikale Standardstahlleiter installiert und angezündet durch eine spezifizierte Zündquelle, um das Brennverhalten und die Verbrennungsleistung des Kabels auszuwerten. Verbrennungsleistungsdaten für die Anfangsstadien eines Kabelbrandes,

Der Test der Hitzentwicklungsrate reflektiert die Gefahr der Flamme, die entlang dem Kabel und der möglichen Auswirkung der Feuerquelle auf den angrenzenden Bereich verbreitet. Der Rauchdichtetest zeigt die Sicht des Brandbereichs und die Gefahr des Rauches zur persönlichen Sicherheit.

Produkt-Details der Draht-und Kabel-Hitzentwicklungs-Versuchseinrichtungen

Prüfeinrichtung en 50399 ist, Apparat Iecs 60332-3, Hitzentwicklungsmaß, Rauchdichtemaß und aus geändertem Belüftungssystem zu bestehen. Dieses wird vollendet, indem man einen kleinen instrumentierten Abschnitt der Kanalisierung in die Abgasanlage der Anlage passt und dieses mit Analyseinstrumentierung und -software des verbundenen Gases verwendet. Der Rohrabschnitt bringt alle Gasprobenahmesonden, Temperatur und Massenstromsonden unter und hat Häfen für das Messverfahren des Rauches.
Der Test kann die folgenden Eigenschaften des Kabels oder des Kabels unter bestimmten Verbrennungsbedingungen erreichen:
Flammenverbreitung Flamme verbreitete Rumpfstation
Hitzentwicklung Rate Heat Release Rate HRR
Gesamthitzentwicklung Gesamthitzentwicklung THR
Rauchen Sie Produktionsrate Rauch-Produktions-Rate SPR
Gesamtrauchproduktion Gesamtrauch-Produktion TSP
Brennendes Wachstum Rate Index Fire Growth Rate FIGRA

Standards

LÄRM: LÄRM-EN-50399:2017
En: En 50399
GB-/T31248:2014
Maß: 1120 Millimeter (W) x 2200 Millimeter (d) x 5600 Millimeter (H)
Gewicht: 1200kg

Installationsanforderungen

Elektrisch: 110V WECHSELSTROM 60Hz/230V WECHSELSTROM 50Hz, 5A
Umgebende Temperatur: Funktionierendes 10°C zu 35°C
Gas: Luft und Propan

Gebündelte Kabel-vertikale Flamme Tester.pdf

Was ist der Unterschied zwischen Draht und Kabel?
Unterschied zwischen Draht und twisted- pairkabel des Kabel-1 – ein twisted- pairkabel hat zwei Kabel, die über einander verdreht werden. Das Verdrehen kann Geräusche vermeiden… Mehrleiterkabel 2 – multi Leiterkabel hat zwei oder mehr Leiter, die von einander isoliert werden.
