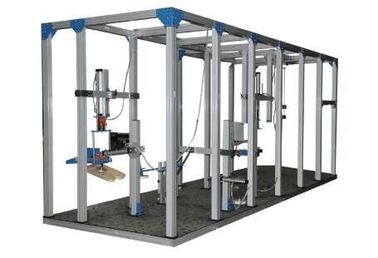

Möbel-Testgerät-Rückenlehne-Haltbarkeits-Prüfmaschine BIFMA 5,1

Möbel-Testgerät-Rückenlehne-Haltbarkeits-Prüfmaschine BIFMA 5,1

  • Möbel-Testgerät-Rückenlehne-Haltbarkeits-Prüfmaschine BIFMA 5,1
  • Möbel-Testgerät-Rückenlehne-Haltbarkeits-Prüfmaschine BIFMA 5,1
  • Möbel-Testgerät-Rückenlehne-Haltbarkeits-Prüfmaschine BIFMA 5,1
Möbel-Testgerät-Rückenlehne-Haltbarkeits-Prüfmaschine BIFMA 5,1
Produktdetails:
Herkunftsort: China
Markenname: SKYLINE
Zertifizierung: Calibration certificate
Modellnummer: SL-T33
Zahlung und Versand AGB:
Min Bestellmenge: 1 EINHEIT
Preis: negoitable
Verpackung Informationen: SPERRHOLZ-FALL
Lieferzeit: 35 Arbeitstage
Zahlungsbedingungen: T / T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1 EINHEIT
Kontakt
Ausführliche Produkt-Beschreibung
SKYLINE: Rückenlehne-Haltbarkeits-Prüfmaschine Ladegewicht: 100lb oder 225 lbs
Standard: LÄRM 4551, en 1335, NEN 1812 und BIFMA 5,1. Marke: SKYLINE
Geschwindigkeit: 16 und 20mal/minimales oder spezifiziert Garantie: 18 Monate
Markieren:

Möbel-Test-Maschine

,

Stuhl Prüfmaschine

Möbel-Testgerät-Rückenlehne-Haltbarkeits-Prüfmaschine BIFMA 5,1



Diese Maschine ist, die Fähigkeit der Stühle auszuwerten, Ermüdungsdrücken zu widerstehen und zu tragen verursacht durch rückwärtige Kraft auf der Rückenlehne des Stuhls.



Technische Parameter

i.seat und Rückseite Static/Haltbarkeitstest,

statischer Test vorderen Randes ii.seat

iii.armrest aufwärts u. abwärts statischer Test,

statischer Test iv.arm seitlich

v.legs schicken nach,/seitlich statische Test

vi.back-Schlagversuch

vii.seat-Schlagversuch



1. Ukuran-Rahmen mesin: (2700×1990×2300) Millimeter, verdrängtes Aluminium

2. Bekalankuasa: einphasiges, AC220V

3. Mempunyai6stesenujianiaitu:

I. Seat und Rückseite Static/vorderer Rand der Haltbarkeit u. des Sitzes Staticprüfvorrichtung

a. Pneumatikzylinder mit der Messdosekapazität 1000N (horizontal) u. 2000N (vertikal)

b. 1 horizontaler Zylinder u. 1 vertikaler Zylinder

c. Mechanismus - eine spezifizierte Sattellast wird zuerst am Sitz angewendet und die Last wird aufrechterhalten, wenn die horizontale Last angewandt ist. Die Kraft wird für 10±2s oder 2±1 s aufrechterhalten (adjuastable). Dieses setzt auf Zyklus fest.

d. Justierbare Lastrichtung (90° zur Stuhlrückenlehne)

e. Justierbare Höhe

f. Die Ladenauflage -, die zum Zylinder befestigt wird und kann frei schwenken

- Setzen Sie die Ladenauflage -, die zum vertikalen Zylinder befestigt wird (verweisen Sie Zubehör)

- Hintere Ladenauflage - befestigt zum horizontalen Zylinder (verweisen Sie Zubehör)

g. Electrontic bestimmte Gegen-(EPC) - Stelle 6 entgegen Anschlag der Zylinder bis zu 200.000 Zyklen vor

h. Kompressionsluft: ±6kg-/m²

i. PLC, der programmieren u. Sicherheitscode verfügbar

j. Einphasiges Wechselstrom 220V

k. Geschwindigkeit: justierbar (Zyklus 10-20/Minute)

II. Armlehne aufwärts u. abwärts statischer Test

a. Besteht aus 2cylinder. Beides kann Zylinder auf eingestellt werden:

- Vertikale Position mit justierbarem horizontalem Abstand (bis 1m) - abwärts Kraft der Vertikale (bis 900 N) aufwenden auf der Armlehne und den Stuhl weg von der Plattform anheben.

b. Die Höhe ist justierbares bis 1m.

c. Ladenauflage befestigt zum Zylinder: entfernbar, 100mm Durchmesser, 50 Millimeter Stärke, 12mm Radiusabgerundete kante u. Planum.

d. Betriebsart 3:

- Modus 1: betreiben Sie nur 1. Zylinder (für Stuhl mit einer mit Seiten versehenen Armlehne)

- Modus 2: betreiben Sie nur 2. Zylinder (für Stuhl mit einer mit Seiten versehenen Armlehne)

- Modus 3: betrieb beides Zylinder gleichzeitig

e. Zyklus erfordert: 10mal

f. Kraft wird für 10±2 S. aufrechterhalten.

III. der Armlehne Test der statischen Belastung seitlich

a. Bestehen Sie aus dem horizontalen Zylinder, der Auflagen 2loading hat (100mm Durchmesser) fixd auf entgegengesetzter Richtung (verweisen Sie Zubehör).

b. Der Zylinder ist auf vertikalem der justierbarer Posten und Höhe örtlich festgelegt (500-1000mm)

c. Die Zylinder- und Ladenauflagenversammlung kann zwischen 2 Armlehnen (min.distance 400mm) passen damit die sideway Kraft (max.900N) an der Armlehne durch die Ladenauflage gleichzeitig aufgewendet werden kann.

g. Zyklus erfordert: 10times

h. Kraft wird für 10±2 S. aufrechterhalten.

IV. schicken Beine nach,/seitlich statische Prüfvorrichtung

a. Besteht aus 1 Zylinder, der in die horizontale und vertikale Position eingestellt werden kann.

b. Messdose: Kapazität 1000N

c. Die Höhe ist justierbares bis 1m

d. Ladenauflage befestigt zum Zylinder: 100mm Durchmesser, 50mm Stärke, 12mm Radiusabgerundete kante u. Planum.

e. Kraftanwendung: 10mal, aufrechterhalten für 10±2s.

V. Back/Armauswirkungsprüfvorrichtung

a. Auswirkungshammer

- Hängender und schwenkender Pendelhammer für freien Fall

- Höhe justierbar (300-1000mm)

- Bau - verweisen Sie Zubehör

b. Höhenmessungsskala

- Bodenstellung u. -mobile

- Strecke: 1.5m

c. Gummimatte

- Größe: 1,5 ×1.5 ×0.002m

- Härte: (85±10) IRHD entsprechend ISO-7619-2:2010, geprüft durch beglaubigtes Labor

VI. Seat-Auswirkungsprüfvorrichtung

a. Pneumatikzylinder

- zu den Impaktor halten, freigeben und anheben

- Höhe: Justierbare Höhe bis zu 2m vom Boden

- Befestigt zum Impaktor und lassen Sie den Impaktor auf die Testoberfläche auf Höhe frei fallen bis 300 Millimeter (justierbar)

b. Impaktor - verweisen Sie Zubehör



i. Setzen Sie und unterstützen Sie Static/Haltbarkeitstest, (BS-en-1728:2012, clause6.4&6.17)

ii. statischer Test vorderen Randes Seats (BS-en-1728:2012, clause6.5)

III. Armlehne aufwärts u. abwärts statischer Test, (BS-en-1728:2012, clause6.11&6.13)

iv. Statischer Test des Armes seitlich (BS-en-1728:2012, clause6.10)

v.Legs schicken nach,/seitlich statische Test (BS-en-1728:2012, clause6.15&6.16)

VI. Hinterer Schlagversuch (BS-en-1728:2012, clause6.25)

VII. Seat-Schlagversuch (BS-en-1728:2012, clause6.24)



a. Stärke des Stoppers 12mm

b. Tragbare des Armes Prüfvorrichtung seitlich - für mehrfache Sitzplätze

- zusätzlicher Zylinder befestigte mit Ladenauflage 100 Millimeter-Durchmesser und 1 trennte Ladenauflage 100mm

- Beide Ladenauflagen sind auf der Stahlstange örtlich festgelegt (Länge 2 m) in der entgegengesetzten Richtung.

- Der Abstand zwischen der Auflage des Ladens 2 ist entlang der Stange justierbar.

- Die Anwendung der Kraft zur Armlehne wird nicht durch die Stange versperrt.

c. Mempunyai Input-/Outputhafen pada Bedienfeld bagikemudahanintegrasisistem.

d. Plc-Programm kodbeserta Sicherheitscode dibekalkan



Spezifikation

 Rückenlehne-Höhe  500-1200mm
 Prüfen Sie Geschwindigkeit  16 und 20mal/minimales oder spezifiziert
 Geladenes Gewicht  100lb oder 225 lbs
 Zähler  LCD, 0-999,999
 Luftdruckkraft  0-150lb
 Maschinengröße  136 * 66 * 140cm
 Kraftanschlag  0-18 Zoll
 Gewicht  549kg
 Kraftwinkel  0-90°
 Energie  1 #, AC220V, 3A



Prüfnormen

  • Neigungs-Mechanismus-Test ANSI/BIFMA X5.1-2011 10 - Kreislauf
  • ANSI/BIFMA X5.1-2011 die 15 Rückenlehne-Haltbarkeits-Test - Kreislauf - schreiben I
  • ANSI/BIFMA X5.1-2011 16 Rückenlehne-Haltbarkeits-Test - Kreislauf - Art II und Art III
