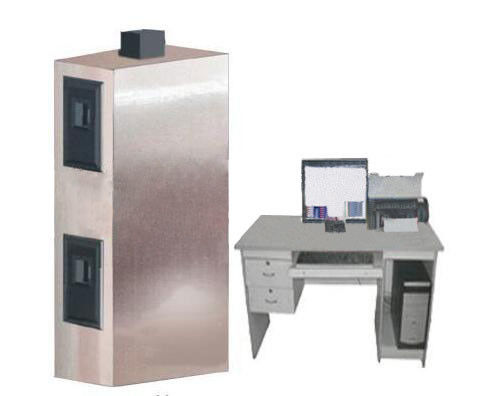

Kabel ULs 1666 installierte vertikal in Wellen-Feuer-Prüfmaschine
Prüfnormen
UL1666, ANSI/ASTM D 5207 U. UL 1581, ANSI/ASTM D 5025
UL1666><>
Parameter
1. U-artiges Manometer: messender Kammerdruck aufrechterhalten an 0-12PA;
2. Hygrometer: messende Kammertemperatur und -feuchtigkeit;
3. Die Struktur der Kammer: die Gesamtstruktur der Betonmauer durch den Ziegelstein, die erste Schicht ist 1.22M, die zweite Schicht ist 3.66M, die Spitze ist 2.24M. Außenmaße: 7.12M hohes x1.3M breites x2.5M lang;
4. Die Wandstruktur ist eine Dichte von 106lb/von Ft3 (1698kd/m3) Beton, die Wärmeleitfähigkeit (K) bei ℃ 21,1 für das 0.38Btu (0.055W/M);
5. Die erste und zweite Schicht durch das 203mm starke gewöhnliche Gewicht der Zementzusammensetzung. Dach wird von der Wand hergestellt, um seine Enge sicherzustellen;
6. Das messende Loch in der zweiten Schicht muss über dem vertikalen Loch des messenden Lochs der ersten Schicht (305mm durch 610mm) sein, jedes Loch ist 203mm hinter dem Kasten und 102mm von der Seite des Kastens.
Zündeinrichtung
1. Ein 1/2 Zollstahlrohr, ein 1/2 Zollrohrbogen und eine Stahlzündungszerstreuungsdiskette sind installiert, und ein PropanStrömungsmesser ist am Platz installiert, in dem das Gas eingespritzt wird.
2. Fan: Installieren Sie den Abluftventilator und das Anemometer am Ausgang des Testkastens.
3. Verbrennungsquelle: Das Gas lieferte an den Anzünder muss CP-Gradpropan sein und die Hitze pro Kubikfuß ist 2500 B.t.u.
4. Abluftventilator und Beförderungsrohr: Das Stahlbeförderungsrohr ist in der Mitte der Spitze des Testkastens installiert. Der Abluftventilator wird an das Beförderungsrohr angeschlossen.
6. Temperatur- und Durchflussprüfungsinstrumente: Acht werden spezielle 28 Art Nickelhüllenthermoelemente in den zweiten Behälter gelegt, wird ein Thermoelement in den ersten Behälter gelegt, und eine spezielle Art 28 Nickelhüllenthermoelement wird auf das erste Stockwerk gesetzt. Die Mitte der Decke verlängert 1 ± (± 25,4 1,6 Millimeter) Senkrechtes 1/16 auf die Decke und das Thermoelement wird geprüft, bevor die Testkammertemperatur bestimmt wird.
7. Die Zweiwegwindgeschwindigkeitssonde wird in der horizontalen und vertikalen Mitte des ersten Schlitzes gesetzt, und die messende Sonde der Geschwindigkeit wird an ein elektronisches Manometer angeschlossen, um den Differenzdruck zu erhalten.
8. Datenerfassungsinstrument: PLC und Computer werden benutzt. Das digitale Datenerfassungssystem sammelt und notiert die Luftgeschwindigkeit am Eingangsloch und an der Temperatur des Thermoelements des zweiten Schichtlochs alle 5 Sekunden und zeigt die Kurve an.
Was sind die verschiedenen Arten des Verkabelns?
Kabel werden hauptsächlich benutzt, um die elektrische und Telekommunikationssignale zu tragen. Es gibt verschiedene Arten von Kabeln, einschließlich twisted- pairkabel, Koaxialkabel, multi Leiterkabel und Lichtwellenleiter. Ein twisted- pairkabel hat zwei Kabel, die um einander verdreht werden und gewohnt hauptsächlich zu zu tragen Signalen.
