Herkunftsort: | China |
Markenname: | SKYLINE |
Zertifizierung: | CE |
Modellnummer: | SL-S12 |
Min Bestellmenge: | 1 EINHEIT |
---|---|
Preis: | negoitable |
Verpackung Informationen: | Alu.box |
Lieferzeit: | 7 Werktage |
Zahlungsbedingungen: | T / T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 1 EINHEIT |
SKYLINE: | Grat-Prüfvorrichtung | Standards: | ISO 8124-1 EN-71, ASTM F963 |
---|---|---|---|
Gewicht: | 3,5 Kilogramm | Maße: | 290x180x115 Millimeter |
Zusätze: | Gebühreneinheit, Fußschalter, eine Rolle PTFE-Band, Grundplatte | Garantie: | 18 Monate |
Markieren: | Stabilität-Prüfschrank,Schwingenhaltbarkeitsprüfvorrichtung |

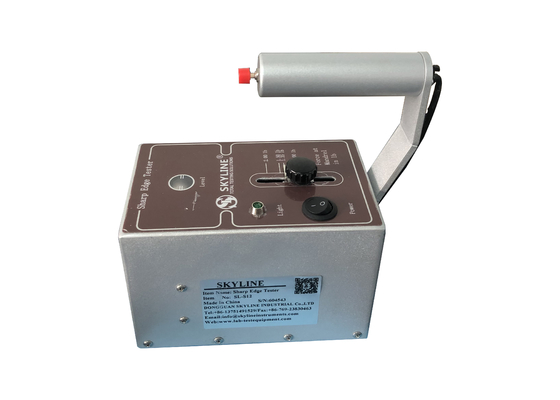

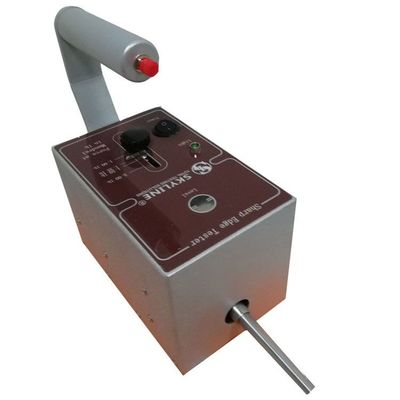

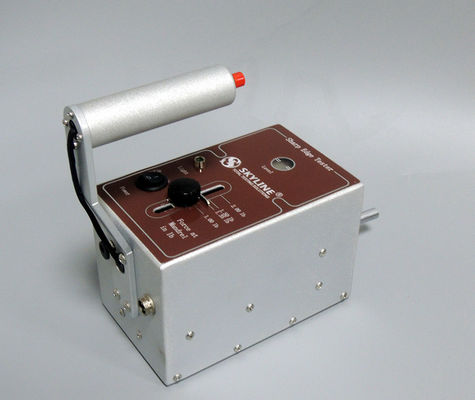

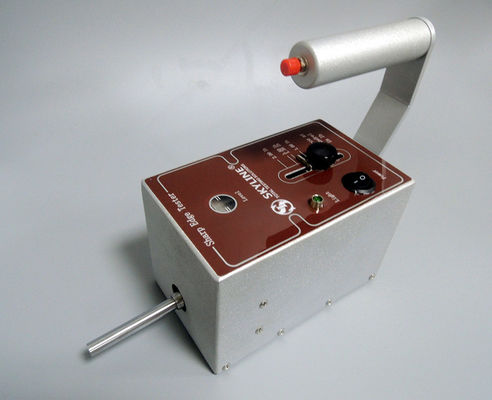

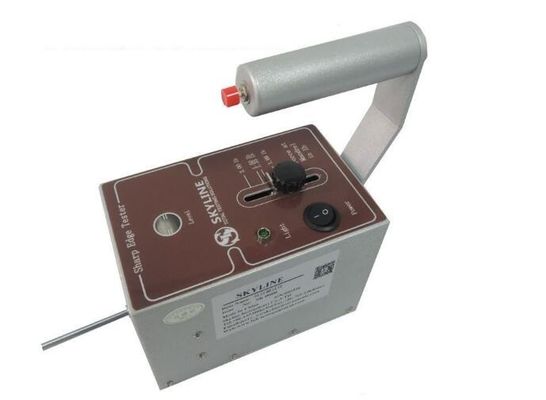

ISO 8124-1 1.35LB reparierte Kraft-Grat-Prüfvorrichtung für Kinderprodukte
Anwendung
Verwendet, um zu bestimmen, ob der Rand eines Spielzeugs oder des Einzelteils ein Grat mit einer unvernünftigen Verletzungsgefahr ist.
Produktinformation
Zu bestimmen, ob zugängliche Ränder auf Spielwaren wahrscheinlich sind, Verletzung zu verursachen. Ein selbstklebendes PTFE-Band wird zu einem Dorn befestigt, der dann für eine einzelne 360-Grad-Revolution entlang dem zugänglichen Rand gedreht wird, der geprüft wird. Wenn das Band zur Hälfte oder länger in der Länge (ca. 13 Millimeter) geschnitten wird, wird der Rand als gefährlicher Grat identifiziert. Die Spielwaren, die für Kinder unter 8 Jahren alt beabsichtigt werden, sind abhängig von dieser Anforderung vor oder nach Gebrauchs- u. Missbrauchsprüfung.
Messgrundlage
Die Stahlwelle, die benutzt wird, um die Finger der Kinder zu simulieren, muss verhärtet werden. Die Oberflächen-Rockwell-Härte sollte keine sein weniger als 40, sollte die Oberflächenrauigkeit nicht als 0,40 Mikrometer größer sein, und der Durchmesser sollte 9,35 Millimeter ± sein 0,12 Millimeter. Eine Schicht des simulierten Bands der künstlichen Haut wurde senkrecht zu einer Stahlwelle angewendet, die mit simuliertem Kleber der künstlichen Haut mit einer Kraft von 6 N eingewickelt wurde (1,35 lbs). Die Stahlwelle war/sec konstante Tangente bei 23 mm-/sec± 4 mm/sec. Die Geschwindigkeit wird für eine Woche gedreht. Überprüfen Sie den Rand des Tests, um (schneiden) das simulierte Kleberpapier der künstlichen Haut zu schneiden. Wenn er (Schnitt), der geprüfte Rand geschnitten wird, als möglicherweise gefährlicher Grat definiert wird.
Gratprüfvorrichtungsverwendungs- und -urteilergebnisse
1. Befestigen Sie den Klebstreifen PTFE zum Dorn wie erforderlich, und drehen Sie dann den Dorn entlang dem geprüften zugänglichen Rand durch 360°. Prüfen Sie, ob der Klebstreifen des Tests Schwerkraft-korrigiert wird.
Ob der Ball die Testschablone vollständig führen kann. Die Länge des Schnittes. Berechnen Sie den Prozentsatz der Länge des geschnittenen Bands. Urteil: Wenn der Klebstreifen durch 50% geschnitten wird
Aufgespaltet, wird der Rand ein als Grat betrachtet.
2. Der geprüft zu werden Rand ist der zugängliche Rand, der nach dem Zugänglichkeitstest des Spielzeugteils oder -elementes bestimmt wird.
3. Wenn der touchable Rand des Spielzeugs nicht, im Falle des Simulierens des Spielzeugs als Ganzes als Ganzes geprüft werden kann, kann der zugängliche Rand separat entfernt werden und geprüft werden.
4. Der Schlüssel zum Grattest ist, wie man den ermittelten Rand repariert und garantiert, dass der Dorn zum Rand senkrecht ist, und es gibt keine Phase zwischen dem Dorn und dem Rand während des Tests.
Für Sport.
5. Während der Rotation des Dorns, sollte es sichergestellt werden, dass der Druck, der auf den Dorn zugetroffen wird, ununterbrochen stabil ist.
Spezifikation
Größe
|
(L*W*H) 29*19*10cm
|
Gewicht
|
3.5Kg
|
Geschwindigkeit
|
1.00±0.08 In/s
|
Örtlich festgelegte Kraft
|
1.35LB
|
Material
|
Edelstahl
|
Zusätze
|

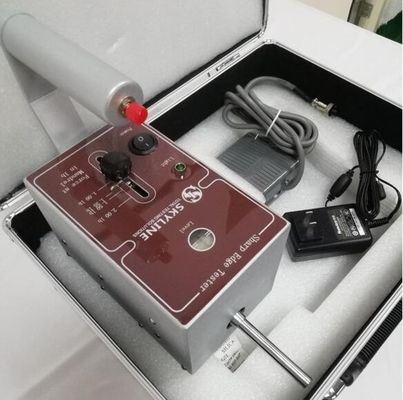

Langes Band PTFE Tiefo nehmen einen Satz Fußschalter, ein Energieladegerät, ein operating manual auf
|
Standard
|
ASTM F963 4,7, EN 71-1 8,11, 16 CFR 1500,49, ISO 8124-1 5,8,
|
Technische Parameter
1.Diameter des Drehdorns gezeigt in Tabelle 1:
Standard | EN71-1 | ASTM F 963/16CFR1500.49 |
Nennwert | φ (9.53±0.12) Millimeter | φ (0.375±0.005) Zoll |
Messwert | φ9.450mm | Zoll φ0.3720 |
Wert 2.Measured der Kraft gezeigt in Tabelle 2:
Standard | EN71-1 | ASTM F 963/16CFR1500.49 |
Nennwert | (6±0.5) N | 1,35 lbF |
Messwert | 6.00N | 1,35 lbF |
Geschwindigkeit 3.Rotate des Drehdorns gezeigt in Tabelle 3:
Standard | EN71-1 | ASTM F 963/16CFR1500.49 |
Nennwert | (23±4) mm/s | (1.00±0.08) inch/s |
Messwert | 19.3mm/s | 0.760inch/s |
4.Roughness des Drehdorns gezeigt in Tabelle 4:
Standard | EN71-1 | ASTM F 963/CFR150.49 |
Nennwert | μm ≤0.4 | ≤16 Mikrozoll |
Messwert | 0,15 μm | 5,9 Mikrozoll |
Grat-Prüfvorrichtung und scharfer Punkt Tester.pdf
Wie prüfen Sie Grate?
Der Rand wird als Scharfes identifiziert, wenn er vollständig durch das Band für eine Länge von nicht weniger als 1/2 Zoll (13 Millimeter) an jeder möglicher Kraft bis 1,35 Pfund kürzt (6,00 Newton). (2) Verfahren. (i), wird der Rand der geprüft zu werden Probe gehalten, derart, dass er sich nicht während des Tests bewegt.
Grat-Prüfvorrichtungsoperations-Videoverbindung:
https://www.youtube.com/watch?v=TREo3kIsqVc
