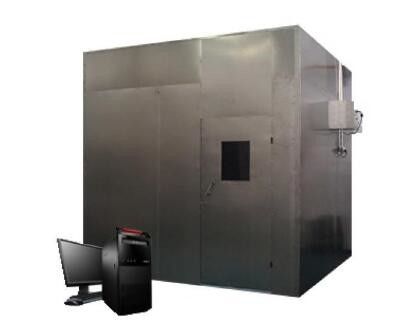

Horizontale Draht-Testgerät-brennende Rauch-Dichte-Prüfvorrichtung BS 6853

Anwendung

Verkabeln Sie brennende Rauch-Dichte-Prüfvorrichtung, um die Rauchdichte von den Kabeln zu bestimmen, die unter definierten Bedingungen brennen. Diese Rauchdichteprüfvorrichtung wird für das horizontale Brennen eines Kabels oder des Lichtwellenleiters, der Rauch, der von der Flammenverbrennung oder von keiner Flammenverbrennungsbedingung freigegeben wird, die helle Übertragungsrate des Rauches kann verwendet werden, um unterschiedliches Kabel zu vergleichen benutzt, oder Urteil stimmt mit den spezifischen Anforderungen der Durchschnitte überein

Standards

IEC 61034-1, IEC 61034-2, BS 6853

Spezifikationen

1. Verbrennungskammer

1,1 unter Verwendung starken 1.5mm Edelstahls SUS304 geregelt in der Seitenklammer, die die gesamte Würfelverbrennungskammer festsetzt.

1,2 Innenmaße: L3000 * W3000 * H3000 (Millimeter)

1,3 Struktur: die Front mit einem Glasbeobachtungsfenster, auf beiden Seiten von der Wand im Verhältnis zu jedem Satz ein transparentes versiegelndes Fenster, Größe: 100mmx100mm, damit das Niveau des hellen Maßgerätes durch den Strahl, die Mitte des Siegelfensters von der Grundhöhe von 2150mm. Die Unterseite vom offenen einige Entlüftungsbohrungen, Entlüftungsbohrungen für das 100x500mm (50 Quadratzentimeter)

1,4 hat die Unterseite sechs Räder und sechs Gießmaschinen

1,5 wird das Dach mit einem Abluftventilator ausgerüstet.

2. optisches Maßsystem

2,1 Lichtquelle: importierte Quarzhalogenlampe, Nennleistung: Nennspannung 100W: nominale optische Rückkehr 12V: 2000 | 3000Lm

2,2 Empfänger: Die Spektralantwort bringt die internationale Kommission auf Fotometer der Beleuchtung (CIE) zusammen.

2,3 Installation: Installiert in die Länge von 150 Rohren bei einem Ende, ist das andere Ende des staubgeschützten Fensters, die Rohrwand glattes Schwarzes, Antireflektion.

2,4 ist helle Beförderung 0% kein Licht durch, 100% helles Getriebe, ohne vollständig durch zu blockieren.

3. Standard-Feuer-Quelle

Quelle des Alkohols 3,1 1.0L des Alkohols: 90% Äthanol, Methanol 4%, Wasser 6%

3,2 Alkoholplatte (brennendes Boot): Edelstahlstärke 1.0mm, Unterseite: 210x110mm, die Oberfläche: 240x140mm, Höhe 80mm,

3,3 Installationsstandort: Alkoholplatte gegründet vom Boden mit einer Höhe von 100mm, damit Luftumwälzung.

4. Rauch-Mischung

Der Gebrauch der Tischplattenfans, in der Verbrennungskammer zu rauchen verteilte gleichmäßig sich. Lüfterradwelleabstand von der Grundhöhe von 250mm, mit einer Wand 500mm, 7 Kubikmeter pro winzigen Luftvolumen. Während des Tests wurde die Luft horizontal durch den Fan geblasen.

5. Blindprobe

Der Zweck ist, die Verbrennungskammer zu justieren, um die erforderliche Temperatur, brennende Alkohollampe zu erzielen zur Verbrennungskammertemperatur: 25 ± 5 ℃.

6. Temperaturmessgerät

In der Tür von der Bodenoberflächehöhe 1.5M, 0.5M weg von der Wand mit einem Temperaturfühler. Überwachen Sie die Labortemperatur.

7. gelegentliche Zusätze

7,1 enthält einen Satz Beförderungsmaß-Software, Dosenleistungskurven und Berichte.

7,2 einschließlich einen Computer und einen Drucker: Lenovo-Marken-Computerkonfiguration ist, wie folgt: CPU: Motherboard E4300: Gedächtnis ASUS P5KPL: Kingston 2G

7,3 Festplattenlaufwerk 160G Anzeige: 15 Zoll LCD-optisches Laufwerk: Samsung DVD

7,4 mit EdelstahlAbgasanlage. (Unter Verwendung eines starken Rauches und eines elektrischen Schützes wie gezeigt)

7,5 empfahl Platz das Instrument Labor Größe: 4.5Mx tiefe 4Mx tiefe 4Mx Länge 6m

7,6 Laborraumtemperaturanforderungen: 25 +5 ° C

8. Umweltbedingungen des Gebrauches

8,1 rieb glatt, gut-gelüftet, nicht brennbar, explosiv, Schadgase und Staub.

8,2 gibt es nicht starke elektromagnetische Strahlenquelle in der Nähe.

8,3 richtiger Wartungsraum des Urlaubs um die Ausrüstung.

8,4 Temperatur: 5 ° C zu 30 ° C.

8,5 Luftdruck: 86 | 106kpa.

8,6 AC220V/50HZ.

8,7 Spannungsschwankungsstrecke: 220V ± 10%.

Zulässige Schwankungsstrecke mit 8,8 Frequenzen: 50Hz ± 1%.

8,9 wird es angefordert, dass der Benutzer die Luft und den Netzschalter der entsprechenden Kapazität im Installationsstandort konfigurieren, und dieser Schalter muss durch die Ausrüstung unabhängig benutzt werden.

8,10 wenn die Ausrüstung nicht funktioniert, sollte die Temperatur der Umwelt innerhalb 0 gehalten werden | ℃ 45.

Was ist ein Testfeuer und warum ist es wichtig?
Was ist Feuer-Prüfung? Feuerprüfung beabsichtigt, den Einfluss einer direkten Flamme auf ein Material oder ein Produkt zu verstehen. Firmen analysieren möglicherweise den Effekt auf Verdrahtung oder Kabel, Baumaterialien oder Einrichtungsgegenstände.
