Entflammbarkeits-Testgerät-vertikaler brennender Test-Ofen ISO 3008-2007

Entflammbarkeits-Testgerät-vertikaler brennender Test-Ofen ISO 3008-2007

Anwendung

Passend für Feuertest von Türen und von Roll-Ladenbaugruppen installiert bei der Eröffnung der vertikalen Fachmitglieder; wie Drehtüren Gelenktüren, horizontale Schiebetüren, vertikale Schiebetüren, (einschließlich verbundene Schiebetüren und Schnitttüren), Feuerfestigkeitsprüfung von Rollenfensterläden, anderes Schieben, Falttüren, Klappentüren, Platten, die in die Wand sich bewegen können.

Befolgung der Standards

in Übereinstimmung mit ISO 3008-2007 „Feuer-Test-Türen und Rollen-Fensterladen-Versammlung“ „Feuer-Prüfmethoden für Bauelement-Teil I: Allgemeine Testbedingungen“; in Übereinstimmung mit NFPA „Notausgang-Feuer-Prüfmethode“

Technische Parameter

1. Instrumentzusammensetzung: Feuertestofen, Gasflowmessungssystem, Temperaturmessungssystem und Druckmessung und Kontrollsystem.

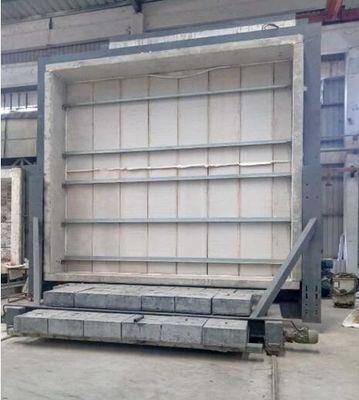

2. Feuertestofen: für vertikalen Testofen Größe 3M (langes) x1.2M (tiefes) x3M (hoch) (kann besonders angefertigt werden)

3. Ofenstruktur; Stahlkonstruktionsrahmen wird benutzt, um die Ofenwand mit Ziegelstein mitten in dem Stahlkonstruktionsrahmen zu bilden. Die innere Seite der Ofenwand wird vom beständigen Wärmedämmungsmaterial der hohen Temperatur mit einer Dichte gemacht, die größer als 1000kg/M3 ist. Die äußere Seite wird mit Farbstahl eingewickelt, ist- die Stärke des Ofenverkleidungsmaterials 65mm, und die Temperaturtesttemperatur im Ofen ist bis zu 1250°C., das der Ofen produziert ist, zeichnend, installiert und und geprüft in unserer Fabrik, und in das passende Neuladen entsprechend der Voreinstellungsfunktion Ihrer Firma auseinandergebaut. Die Teile werden in den Anhänger verpackt und transportiert.

4. Der Gebrauch von Brennstoff: Erdgas (Benutzer-eigen)

Temperaturmessungssystem

1. Thermoelement im Ofen: Der Ofen nimmt ein K-artiges Nickel-Chromnickelsilikonthermoelement mit einem Drahtdurchmesser von 2.0MM entsprechend GB/T 16839,1, ein hitzebeständiges Edelstahlgehäuse mit einem hitzebeständigen Material in der Mitte und ein heißes Ende an. Die Länge des hervorstehenden Ärmels ist nicht kleiner, als 25MM, insgesamt 5, die Temperaturgenauigkeit ist <>

2. Rückschlagoberflächentemperaturmessung: ein 0.5mm Thermoelement mit einem Durchmesser von 0.2MM und einem Durchmesser von 12MM auf einem runden dicken Kupferblech, in Übereinstimmung mit dem großen Nickel-Chromnickelsilikonthermoelement spezifiziert in GB/T16839.1. Es sollte Asbestzwischenlagen mit einer Länge und eine Breite von 30MM bedecken und eine Stärke von 2.0MM. Insgesamt 28

3. Durchschnittstemperaturmaß: 8 Thermoelemente, passend für GB/T7633-2008 und GB/T17428-2009

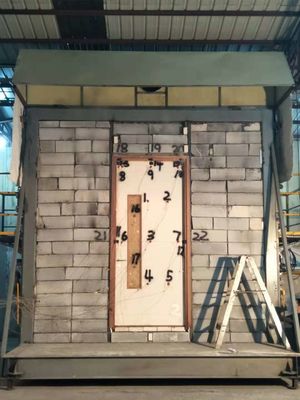

4. Maximale Temperaturmessung: 20 Thermoelemente können die doppelte Tür mit der Platte mit einer maximalen Breite von 1200mm messen.

5. Mobiles Thermoelement: gemessen durch Infrarotthermometer

6. Internes Thermoelement: 4 Thermoelemente, passend für das Messen der internen Temperatur des Entlüftungsrohrs.

7. Umgebende Temperaturmessung: Ein umhülltes Thermoelement mit einem Durchmesser von 3,0 Millimeter wird benutzt, der an das K-artige Thermoelement des großen Nickel-Chromnickelsilikons sich anpaßt, das in GB/T16839.1 spezifiziert wird.

8. Druckmessung im Ofen: T-förmige messende Sonde, messendes Genauigkeit ± 2pa. drei

9. Ladensystem: unter Verwendung eines Druck-Sensors zu messen

10. Deformationsmessgerät: unter Verwendung des elektronischen Deformationsmessgeräts

11. Schlitzsonde: gemacht entsprechend Standard GB/T9978.1

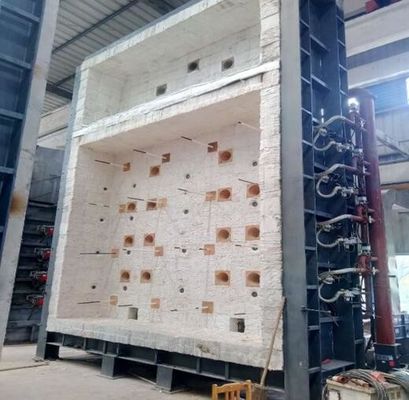

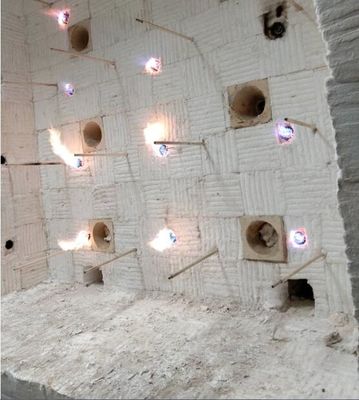

12. Brennende Düse: 8 Hochgeschwindigkeitsbrenner werden in den Ofenwänden auf beiden Seiten, 4 auf jeder Seite eingebettet. Stellt die Hitze zur Verfügung, die benötigt wird, um den Ofen oben zu erhitzen.

13. Auspuffrauch: Drei Abluftöffnungen sind in die Ofenwand auf die Rückseite der Ofenwand installiert, um an den Kamin hinten anzuschließen, und das Rauchgas im Ofenkörper wird entladen. Steuern Sie Druck.

14. Betrachten des Feuerlochs: Es gibt zwei Feuerlöcher auf der Rückseitewand des Ofenkörpers, zum der Feueroberfläche und der Flamme des Probekörpers während des Tests zu beobachten.

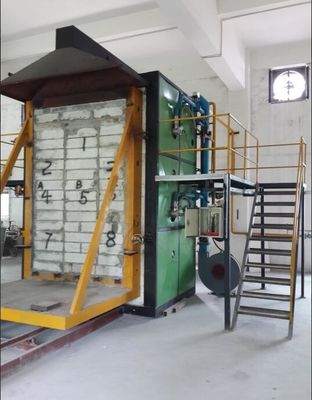

15. Ladegerät: Es nimmt einen Wagen, der 3.5M ist, die hoch sind und breite 3.0M, an und wird aus einer Fahrzeugkarosserie und einer Probekörperplattform verfasst. Die Fahrzeugkarosserie ist mit vier Grundrädern entworfen, die auf der Schiene verschoben werden können. Die Testplattform: 3.0m*3.0m Vierkantstahlrahmen. Während des Tests wurde die Probekörperplattform mit dem Probekörper auf den Fahrzeugkörper mit einer elektrischen Hebemaschine angehoben, dann wurde der Wagen in die Testposition gedrückt und repariert, und dann wurde der Test begonnen.

16. Elektrisches Steuerteil: Magnetkardiogramm-Konfigurations-Software und PLC-Programm unter Verwendung des eingebetteten integrierten industriellen Computers. Einschließen: Hauptantriebssteuerung, Ofenfieberkurveschnittstelle, Probekörpertemperaturschnittstelle, Geschichtsaufzeichnungsschnittstelle und Parameterbestimmungsschnittstelle.

17. Prüfen Sie OfenBodenfläche: ungefähr 20 Quadratmeter
